              隨著建筑主體造型的多樣性,內部的機電管道經常會遇到要隨主體造型設計成圓弧形,這就給管道的制作與安裝帶來難度。我們來看一下圓弧形機電管道冷彎安裝的施工工藝,值得大家在工程中參考實施。









              工藝流程藝流

              施工之前,編制冷彎管安裝專項技術方案,確定施工工藝及檢查標準,操作人員進行全面詳細的方案學習和技術交底,熟悉彎管安裝流程及重點內容。









              工藝要點

              1.管道弧度計算

              計算彎管弧度數據要滿足彎管弧度的設計要求以及現場制作要求,現場測量,測量數據與設計水平度、弧度對比,保證在允許偏差范圍內。

              任意彎管是指任意彎曲角度和任意彎曲半徑的彎管。這種彎管彎曲部分的展開長度可按下式進行計算:

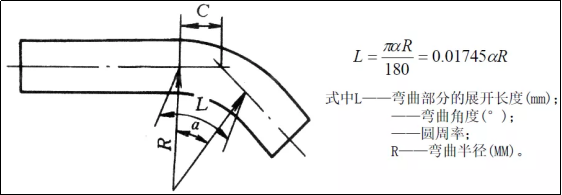

              任意彎管角度計算示意圖



              運用BIM做施工模擬,建立冷彎管BIM模型,將圓弧形管道進行模擬安裝。











              2.選擇彎管機械

              全面分析對比彎管機械的類型,選擇最佳機械:液壓彎管器。使彎管模具管徑適滿足設計要求,確保彎管后,管道的水平度為1%。

              針對彎管的弧度,用液壓彎管機配備的弧度角度尺檢測,待每根管道彎畢后,及時用角度尺和塞尺檢驗,如在偏差范圍外即需調整,直至彎管達標。

              在實際使用過程中,根據現場待加工管道的管徑,選用能同時加工不同管道管徑的液壓彎管機,確保彎管一次成型質量的穩定性。









              3.選用測量器材

              選用經校核的精密測量儀器,保證測量數據準確。

              彎管過程中主要進行角度測量,以保證彎管弧度滿足設計要求。測量工具的選用,由專業工程師負責,盡量選用測量精度高的測量儀器,并要對測量儀器進行校核。工程師對現場測量人員進行現場指導,正確測量。



              液壓彎管機弧度檢測板圖



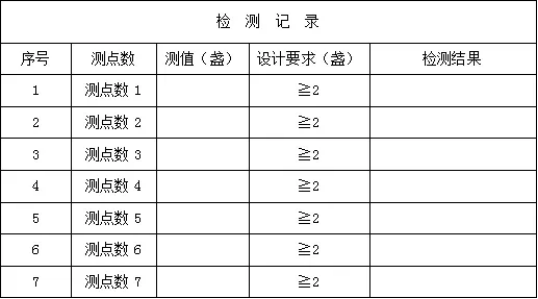

              弧度檢測表









              4.管材進場檢查

              檢查每批進場的材料均有合格證和質保書,同時通過現場監理的驗收。所有型管材到場后均由監理、業主、設計、總包對樣品進行確認,材料把關嚴格,以樣品為標準進行質量驗收,不合格產品堅決退貨,每項材料的檢測報告均向相關檢測部門對其真實性進行核實,保證管材壁厚均勻,質量合格。

              符合《低壓流體輸送用鍍鋅焊接鋼管》國家標準GBT3091鍍鋅鋼管的壁厚要求,DN65-DN100鋼管壁厚4mm,DN125-DN150鋼管壁厚4.5mm。







              5.檢查管道長度

              確定管道的最佳長度,測量出彎管角度,保證彎管合格率高。

              由于液壓彎管機不能準確測定短管角度,也就無法保證圓弧的準確性,所以為確保彎管質量,選用長管,當短管長度小于液壓彎管機兩固定點之間的距離時,不得使用,而把它用在其它直管段上,這樣即不影響彎管合格率也不浪費材料。





              質量檢查表
