              屋面保護層設置分格縫,可將單塊混凝土防水層的面積減小,從而減少其因伸縮和翹曲變形,可有效地防止和限制裂縫的產生。本示例工程屋面采用75厚擠塑聚苯板保溫層,防水層為兩層0.7厚聚乙烯丙綸卷材,特分享保護層分格縫施工做法,現場示例,以供交流。

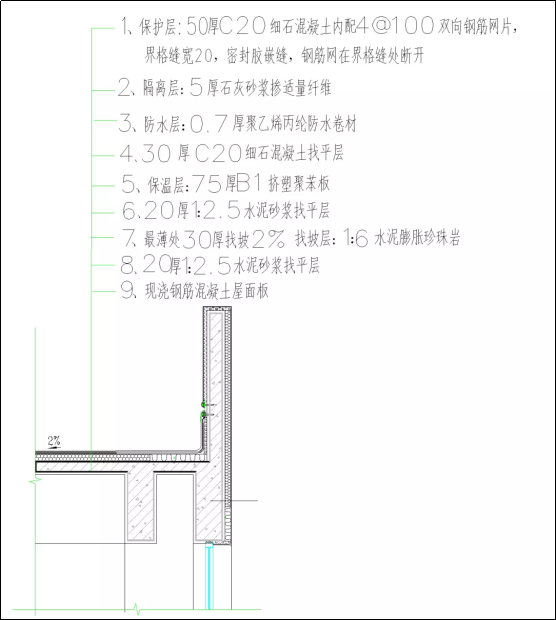

              本工程屋面設計做法





              施工工藝流程

              1、屋面防水層蓄水試驗合格后,按照屋面分格縫平面布置圖,在防水層上彈線,進行分格縫的施工,用C20細石混凝土根據設計坡度要求進行打底,厚度為30mm,150mm寬。打底混凝土中嵌入20mm寬硬質泡沫條進行填充,排水溝兩側、女兒墻處分格縫寬度為30mm。

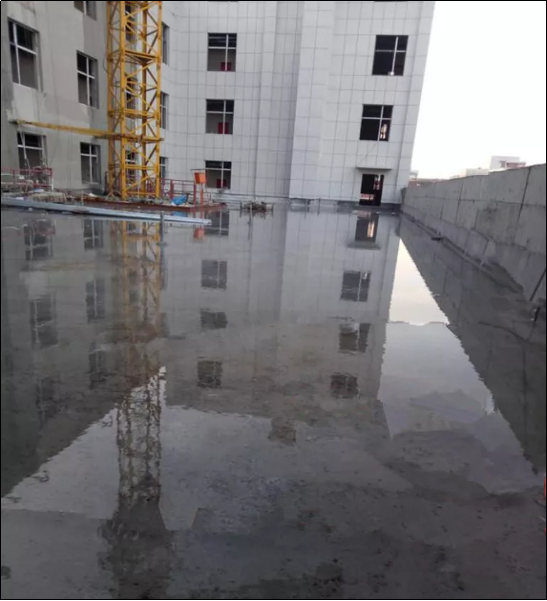

              屋面蓄水試驗

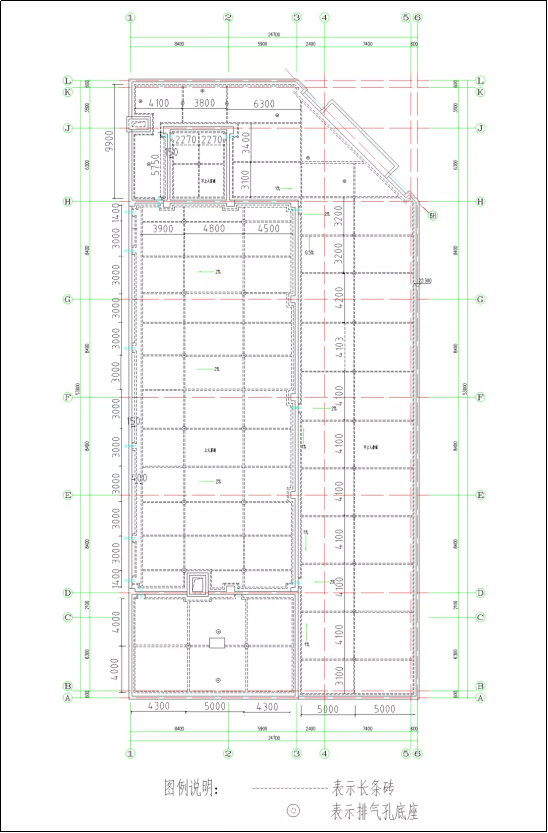

              屋面分格縫平面布置圖





              2、打底的砼終凝后,在其上抄測平點拉線,安裝網片,在分格縫處斷開,嵌入的泡沫條兩側采用1:2水砂漿粘貼195*45長條磚,并保證瓷磚的直線度、平整度以及粘貼強度,貼磚完成厚度為50mm,防止下道工序施工時瓷磚脫落。

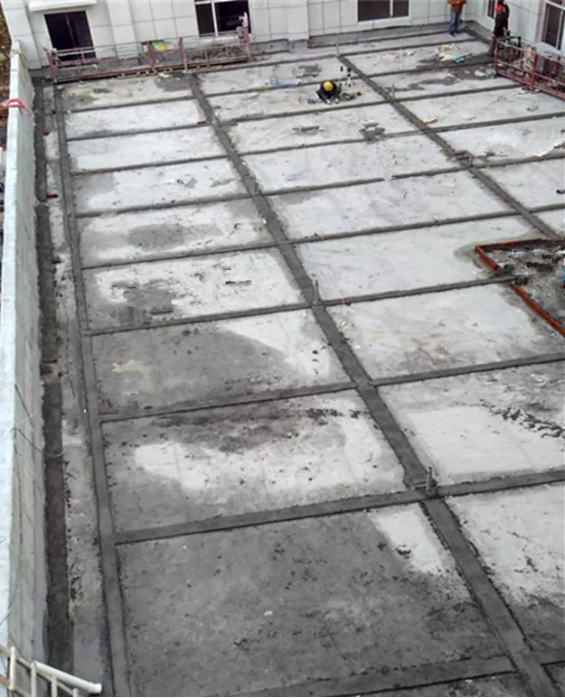

              打底施工





              3、鋼筋網片在分格縫處瓷磚底部斷開,網片位置要控制到位,必須置于細石混凝土中上部。分格縫瓷磚施工完后強度要滿足施工要求。

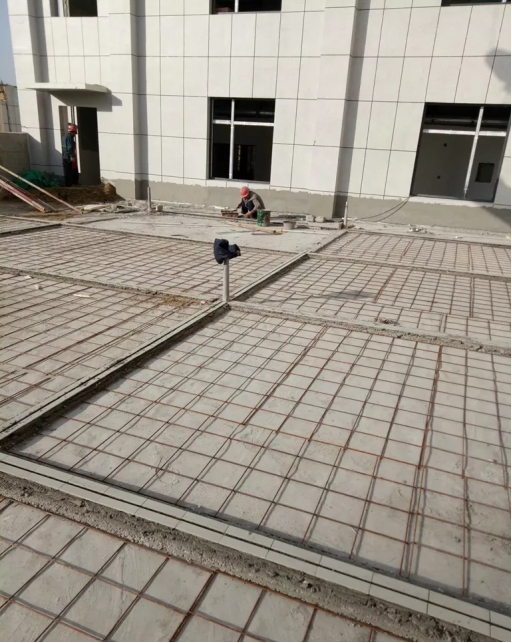

              屋面保護層配筋安裝及分格縫兩邊貼磚



              4、施工C20細石混凝土保護層時,按照坡度及長條磚標高控制要求由高至低的順序進行澆筑,刮尺長度根據分格縫寬度采用6米刮尺抹平,抹平收水后進行二次壓光。受天氣影響,強度增長較慢。終凝前壓光必須完成。嚴禁使用水泥膏或干水泥強制提漿收光,以防出現起皮、空鼓等質量問題。終凝后將嵌入的泡沫條取出,分格縫瓷磚兩邊粘貼紙膠帶,防止污染瓷磚。下部填砂,上部用瀝青灌縫。覆蓋毛氈進行養護。

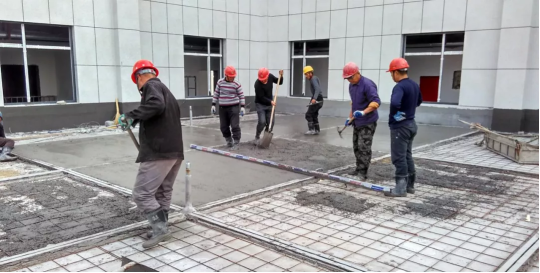

              混凝土保護層施工







              5、屋面基層與女兒墻、風道、墻根部連接處及轉角處均做半徑為150mm的R弧,并保證R弧順直一致。成活后刷灰色外墻乳膠漆。

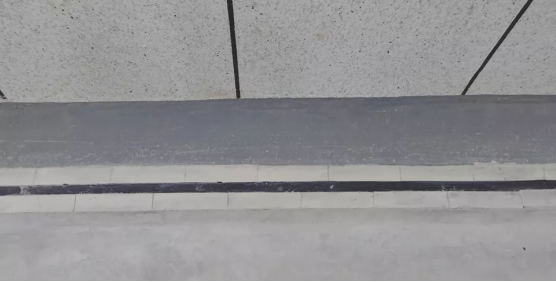

              墻根部R弧刷漆

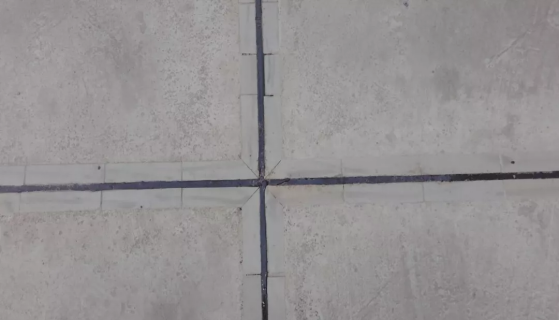

              分格縫處瀝青灌縫





              6、本工程排氣孔底座采用花瓶固定,花瓶高度300mm,滿足防水層上翻不小于250mm的要求,統一拉線調直?;ㄆ康鬃捎盟酀{粘貼牢固,花瓶內采用1:3水泥干料填充施工,頂面壓光處理。

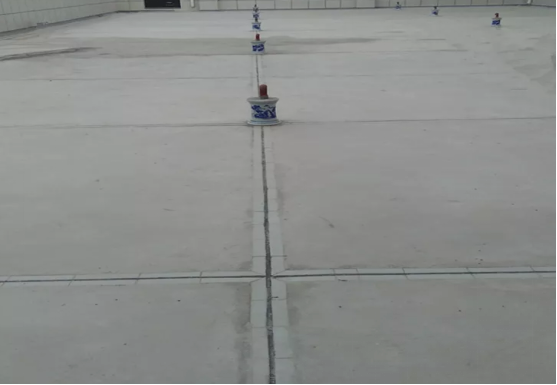

              排氣孔底座安放





              施工控制要點

              1、防水層上放線、打底、長條磚標高控制、坡度要求;

              2、混凝土保護層壓光處理

              3、長條磚兩側貼紙膠帶,防止污染瓷磚;

              4、分格縫瀝青灌縫。
